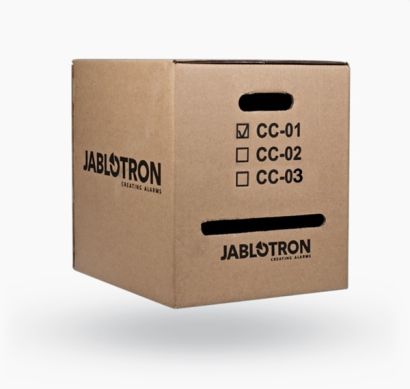

Jablotron CC-01 Installationskabel

Jablotron CC-01 Bus cable unshielded EasyReel 300m.

- 1 x 2 x 24 AWG (0.2mm²)
- 1 x 2 x 20 AWG (0.5mm²

Das Jablotron CC-01 Kabel ist für die Hauptbusleitung oder den Anschluss von Elementen mit hohem Verbrauch (Sirene) oder Elementen in der Ferne geeignet. Das Kabel hat 4 Leiter (die Farben entsprechend den BUS-Farben). Die Stromversorgungsleiter (schwarz und rot) haben einen größere Querschnitt des Kerns (0.5 mm2) im Verglich zu den Kommunikationsleitern (0,2 mm²). Das Kabel wird in Paketen geliefert (1 Paket - 305 m).

Das Jablotron CC-02 Kabel ist für Abzweigungen von der Hauptbusleitung oder zum Anschluss von Elementen mit geringem Verbrauch (Detektoren) oder für kurze Entfernungen ausgelegt. Das Kabel hat 4 Leiter (die Farben entsprechen den BUS-Farben). Alle Leiter des CC-02 Kabels haben den gleichen Querschnitt (0.2 mm²). Das Kabel wird in Paketen mit je 305 m geliefert.

Das Jablotron CC-03 Kabel ist für die Hauptbusleitung oder den Anschluss von Elementen mit hohem Verbrauch (Sirene) oder Elementen in der Ferne geeignet. Das Kabel hat 8 Leiter (8-adrig), die wie folgt unterteilt sind: Die Stromversorgungsleiter (rot und schwarz) haben einen größeren Querschnitt von 0,7 mm2, die Kommunikationsleiter (grün und gelb) für den Systembus und die Hilfsleiter (braun und grau, weiß und blau) haben einen Querschnitt von 0,3 mm2. Die Hilfsleiter können als Schleifen magnetischer Detektoren oder Manipulationskontakte verwendet werden. Das Kabel wird in Paketen mit je 250 m geliefert.

)
